КСЦХ-ВГ1608 Гигабитни двопојасни Ви-Фи рутер

Резиме

Кратак преглед

Овај документ описује електричне карактеристике, РФ перформансе, величину и окружење апликације КСЦХ-ВГ1608. Под уводом овог документа, крајњи корисници или програмери могу брзо да разумеју хардверске функције КСЦХ-ВГ1608.

КСЦХ-ВГ1608 је 1000Мбпс ВАН порт диал-уп, а затим дели интернет мрежу преко бежичне ВиФи 5 и 1000Мбпс жичне ЛАН мреже.

Референтни стандард

Повезане стандардне спецификације:

УСБ3.{1}}/УСБ2.{3}} Стандард магистрале
ПЦИ-Екпресс Бус стандард
Стандардни интерфејс ТФ картице
Стандард СИМ/УСИМ интерфејса
ИЕЕЕ802.11н/г/б/а/ац
ИЕЕЕ802.3/802.3у/802.аб
ПЦИ Екпресс М.2 спецификација Рев1.1
Мини ПЦИ Екпресс картица Електромеханичка спецификација Ревизија 1.0-2003

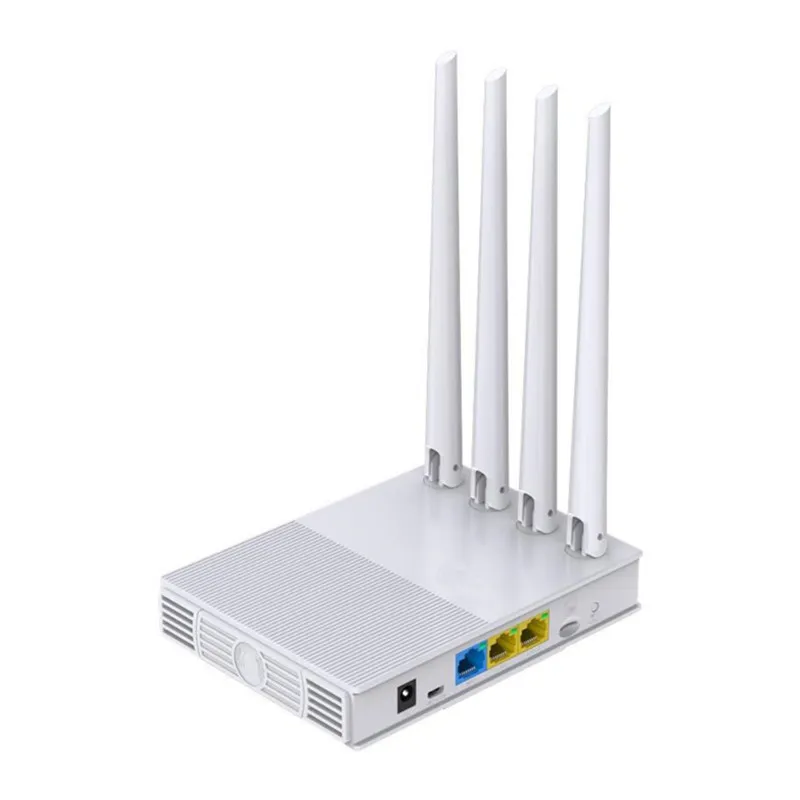

Слика производа

product-446-330

Главне карактеристике производа

Усвојите пројекат МТ7621А, МИПС дуал-цоре ЦПУ, главна фреквенција је до 880МХЗ
2,4Г брзина до 300Мбпс, 5,8Г брзина до 867Мбпс, 5,8Г подржава МУ-МИМО
Користећи брзи 256МБ ДДР3 са 16МБ Нор Фласх
1ВАН, 4ЛАН свих 1000М адаптивних мрежних портова, подржава аутоматско окретање (Ауто МДИ/МДИКС)
Подржава интерфејс за складиштење ТФ картице, може се користити за проширење функције СМАБА или ФТП мрежног складиштења
Подржава "режим блица са једним кључем", односно дуго притисните дугме за ресетовање да бисте ушли у режим блица за спасавање
Уграђени М.2 стандардни интерфејс, може се користити за повезивање 5Г модула мобилне комуникације
Екстерни стандардни интерфејс СИМ картице, подржава СИМ/УСИМ картицу
Екстерна омнидирекциона антена високог појачања, бежични сигнал 360 степени без мртвог угла

Хардверска функција

Увод у хардверски интерфејс

5Г верзија
Опсези и фреквенција
5Г НР НСА	n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41 /n48*/n66/n71/n77 /n78 /n79
5Г НР СА	n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79
ЛТЕ-ФДД	B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
ЛТЕ-ТДД	B34/B38/39/B40/B41/B42/B43/B48
ЛТЕ ДЛ 4 × 4 МИМО	B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/39/B40/B41/B42/B43/B48/B66
ЛАА	Б46 (подржава само 2 × 2 МИМО)
ВЦДМА	B1/B2/B3/B4/B5/B6/B8/B19

ЦАТ{0}}Г верзија
ЛТЕ-ФДД	B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29 ①/B30/ B32 ①/B66;
ЛТЕ-ТДД	Б38/39/Б40/Б41/Б42/Б43/Б46 ①(ЛАА)/Б48(ЦБРС)
ВЦДМА	B1/B2/B3/B5/B8

Етхернет порт	1 * ВАН порт, 1000 Мбпс подржава аутоматско окретање (Ауто МДИ/МДИКС) У складу са ИЕЕЕ 802.3/802.3у/802.аб
Етхернет порт	4*ЛАН порт, 1000Мбпс подржава аутоматско окретање (Ауто МДИ/МДИКС) У складу са ИЕЕЕ 802.3/802.3у/802.аб
ТФ картица Интерфејс	Утор за ТФ картицу
Интерфејс СИМ картице	1 * слот за сим картицу, подржава СИМ/УСИМ
Повер Интерфаце	ДЦ5.{1}}*2,1ММ интерфејс
Дугме	1*ресет
Антене	2* свесмерне 5дби 2.4Г и 5.8Г антене
Антене	4 * свесмерне 5дби 5Г мобилне комуникационе антене, 1 * ГПС антена
М.2 Интерфаце	Уграђени М.2 слот, подржава ПЦИЕ и УСБ3.{3}} магистралу

Увод у функцију индикатора

ВАН ЛЕД	Повежите се на интернет порт увек светли, трепери када имате пренос података
ЛАН1 ЛЕД	Повежите се на интернет порт увек светли, трепери када имате пренос података
ЛАН2 ЛЕД	Повежите се на интернет порт увек светли, трепери када имате пренос података
ЛАН3 ЛЕД	Повежите се на интернет порт увек светли, трепери када имате пренос података
ЛАН4 ЛЕД	Повежите се на интернет порт увек светли, трепери када имате пренос података
Адаптер ЛЕД	Увек светли када је напајање укључено, нема светла када је напајање неисправно или није повезано
2.4Г ВИФИ ЛЕД	Отворена 2.4Г ВИФИ функција је увек светла, трепери када постоји комуникација података; када није отворена 2.4Г ВИФИ или 2.4Г ВИФИ функција не успе, није светла
5.8Г ВИФИ ЛЕД	Отворена 5.8Г ВИФИ функција је увек светла, трепери када постоји комуникација података; када није отворена 5.8Г ВИФИ или 5.8Г ВИФИ функција не успе, није светла
Померите 5Г ЛЕД	Када систем за рутирање препозна и успешно монтира 5Г модул мобилне комуникације, увек светли. Када је 5Г модул мобилне комуникације неисправан или не приступа 5Г модулу мобилне комуникације, не светли.
Интернет ЛЕД	Уређај успешно бира преко 5Г модула мобилне комуникације или ВАН порта. Увек светли када је комуникација са Интернетом нормална, а искључен је када уређај не може да приступи Интернету

Увођење хардверске платформе

Процесор	МТ7621А МИПС дуал цоре ЦПУ, 880МХЗ Главна фреквенција
2.4ГВИФИ чипсет	МТ7603ЕН ИЕЕЕ 802.11н/г/б, максимална брзина 300 Мбпс
5.8ГВИФИ чипсет	МТ7613АЕН ИЕЕЕ 802.11ац/а, максимална брзина 867Мбпс
РАМ	ДДР{0}} МБ
Фласх	Нити Фласх 16МБ
Фласх	Не подржава НАНД Фласх

Опис напајања и потрошње енергије

	Услови испитивања	Мин	Оцењена вредност	Макс	Јединица
Радни напон	ТА=25 степен	6	12	32	V
Апсолутни радни напон	ТА=25 степен	5.5		36	V
Радна струја	ВИН=12В,ТА=25 степен	0.4	0.6	1.5	A

Користите стандардни адаптер за напајање за напајање овог производа. Ако не користите стандардно напајање, молимо вас да се стриктно придржавате горе наведених спецификација напајања да бисте напајали овај производ, иначе ће оштетити производ. Ако користите батерије или напајање возила, обавезно предузмите антистатичке мере и мере против пренапона.

ВИФИ бежични параметар Увод

ВИФИ 2.4Г

Компатибилан са ИЕЕЕ 802.11 б/г/н, подржава ИЕЕЕ 802.11 д/х/к; подржава 20МХз, 40МХз, користећи 2Т2Р МИМО антенску технологију, максимална брзина везе је до 300Мбпс. Следи опис фреквенције напајања, осетљивости пријема и снаге преноса 2.4Г ВИФИ.

	Објашњење	Макс	Оцењена вредност	Мин	Јединица
Радна фреквенција		2484		2412	МХз
Рецеиве Сенситивити	11 Мбпс ЦЦК	-86	-87.5	-89	дБм
	54 Мбпс ОФДМ	-72	-74	-76	дБм
	БВ=20МХз МЦС 7	-70	-72	-74	дБм
	БВ=40МХз МЦС 7	-68	-70	-71	дБм
Трансмит Повер	11 Мбпс ЦЦК	20	19	18	дБм
	54 Мбпс ОФДМ	18	17	16	дБм
	БВ=20МХз МЦС 7	18	17	16	дБм
	БВ=40МХз МЦС 7	17	16	15	дБм

ВИФИ 5.8Г

Компатибилан са ИЕЕЕ 802.11 а/ац, подржава ИЕЕЕ 802.11 д/е/х/и/к/р/в; подржава 20МХз, 40МХз, 80МХз, усвоји 2Т2Р МИМО антенску технологију, највећа брзина везе је до 867Мбпс. Следи опис фреквенције напајања, осетљивости пријема и снаге преноса 5.8Г ВИФИ.

	Објашњење	Макс	Оцењена вредност	Мин	Јединица
Радна фреквенција		5825		5180	МХз
Рецеиве Сенситивити	54 Мбпс ОФДМ	-72	-74	-75	дБм
	БВ=20МХз МЦС 7	-70	-72	-73	дБм
	БВ=40МХз МЦС 7	-69	-70	-71	дБм
	БВ=80МХз МЦС 9	-58	-59	-60	дБм
Трансмит Повер	54 Мбпс ОФДМ	19	18	17	дБм
	БВ=20МХз МЦС 7	18	17	16	дБм
	БВ=40МХз МЦС 7	18	17	16	дБм
	БВ=80МХз МЦС 9	17	16	15	дБм

Увођење конструктивних параметара и додатака

Тежина (КГ)	1.22КГ
Величина случаја	ДШВ=240ММ135ММ25ММ
Боја	Црн
Прибор	Адаптер за напајање	12В/2А 1ком
	Упутство	1 КОМ
	Сертификат о усаглашености	1 КОМ
	Кабл	Мрежни кабл категорије 5 1ком
	Поклопац СИМ картице	1 КОМ
	Антене	5Г покретна антена компатибилна 4Г\3Г\2Г фреквенцијски опсег 4ком
		1*ГПС антена
		2.4Г и 5.8Г двофреквентна антена 2ком

Двофреквентна антена

Овај производ има уграђени М.2 интерфејс, који се може користити за проширење 5Г функција мобилне комуникације. Уграђени М.2 интерфејс подржава УСБ3.0 и ПЦИЕ магистралу. Специфична подршка 5Г мобилних комуникација за НСА или СА одређује изабрани 5Г модул. Тренутно је овај производ завршио заједничко отклањање грешака са Гуангхетонговим модулом серије ФМ150.

Захтеви радног окружења производа

Радна температура	0 степен до 40 степени
Температура складиштења	-40 степен до 70 степени
Радна влажност	10% до 90% РХ без кондензације
Влажност складиштења	5% до 90% РХ без кондензације

Информације о конфигурацији софтвера

Подразумевана ИП адреса	192.168.1.1
Корисничко име Лозинка	роот/админ
2.4Г ССИД	ВИФИ-КСКСКСКСКСКС (Кс је последњих 6 цифара МАЦ адресе), подразумевано нема лозинке
5.8Г ССИД	ВИФИ-5Г-КСКСКСКСКСКС (Кс је последњих 6 цифара МАЦ адресе), подразумевано нема лозинке

Изнад су опште подразумеване информације о припреми производа. ВИФИ ССИД може бити другачији када се користи наш фирмвер ОС или ОПЕНВРТ фирмвер, али подразумевани ИП и ВЕБ корисничко име и лозинка овог производа остају непромењени. За остале детаљне функције софтвера погледајте опис производа.
